B-树（B tree）
B树也叫或B-树、B_树
定义
B-树是一种平衡的多叉树（并不是二叉的）
简介
B/B+树是为了磁盘或其它存储设备而设计的一种平衡多路查找树(相对于二叉,B树每个内节点有多个分支),与红黑树相比,在相同的的节点的情况下,一颗B/B+树的高度远远小于红黑树的高度(在下面B/B+树的性能分析中会提到).B/B+树上操作的时间通常由存取磁盘的时间和CPU计算时间这两部分构成,而CPU的速度非常快,所以B树的操作效率取决于访问磁盘的次数,关键字总数相同的情况下B树的高度越小，磁盘I/O所花的时间越少.
B树的性质
1.定义任意非叶子结点最多只有M个儿子；且M>2；
2.根结点的儿子数为[2, M]；
3.除根结点以外的非叶子结点的儿子数为[M/2, M]；
4.每个结点存放至少M/2-1（取上整）和至多M-1个关键字；（至少2个关键字）
5.非叶子结点的关键字个数=指向儿子的指针个数-1；
6.非叶子结点的关键字：K[1], K[2], …, K[M-1]；且K[i] < K[i+1]；7.非叶子结点的指针：P[1], P[2], …, P[M]；其中P[1]指向关键字小于K[1]的
子树，P[M]指向关键字大于K[M-1]的子树，其它P[i]指向关键字属于(K[i-1], K[i])的子树；
8.所有叶子结点位于同一层；

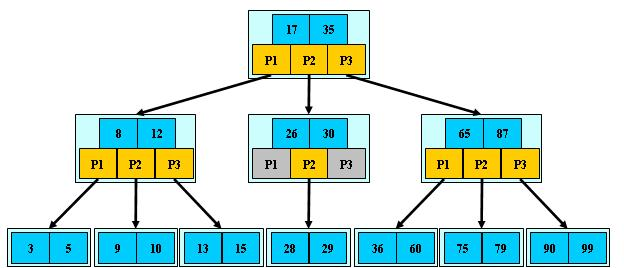

其中:
- M树的高度=3
- Ki为关键字，K1<K2<…<Kn,
- Pi 是指向包括Ki到Ki+1之间的关键字的子树的指针

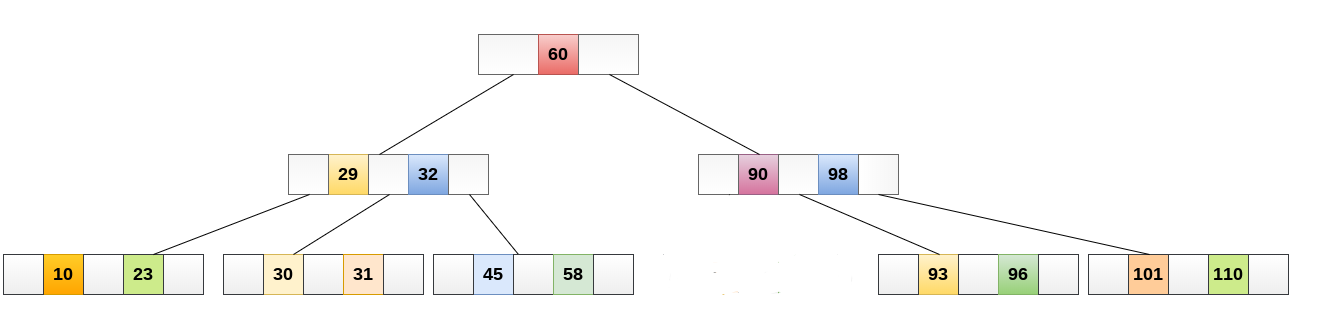

B-树的搜索
B-树的搜索，从根结点开始，对结点内的关键字（有序）序列进行二分查找，如果命中则结束，否则进入查询关键字所属范围的儿子结点；重复，直到所对应的儿子指针为空，或已经是叶子结点；
B-树的特性：
- 关键字集合分布在整颗树中；
- 任何一个关键字出现且只出现在一个结点中；
- 搜索有可能在非叶子结点结束；
- 其搜索性能等价于在关键字全集内做一次二分查找；
- 自动层次控制；
由于限制了除根结点以外的非叶子结点，至少含有M/2个儿子，确保了结点的至少利用率，其最底搜索性能为：
其中，M为设定的非叶子结点最多子树个数，N为关键字总数； 所以B-树的性能总是等价于二分查找（与M值无关），也就没有B树平衡的问题； 由于M/2的限制，在插入结点时，如果结点已满，需要将结点分裂为两个各占M/2的结点；删除结点时，需将两个不足M/2的兄弟结点合并； 插入
新结点一般插在第h层，通过搜索找到对应的结点进行插入，那么根据即将插入的结点的数量又分为下面几种情况。
- 如果该结点的关键字个数没有到达m-1个，那么直接插入即可；

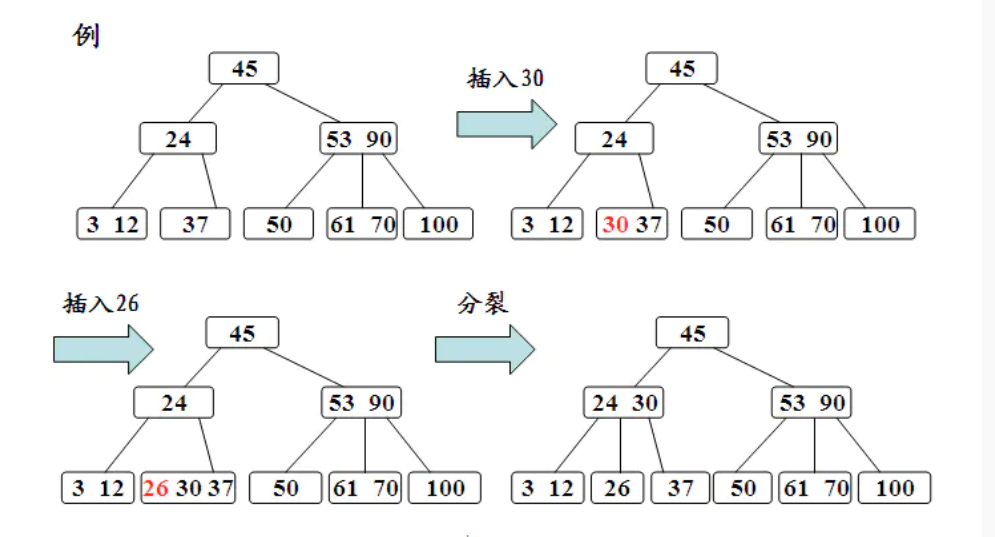

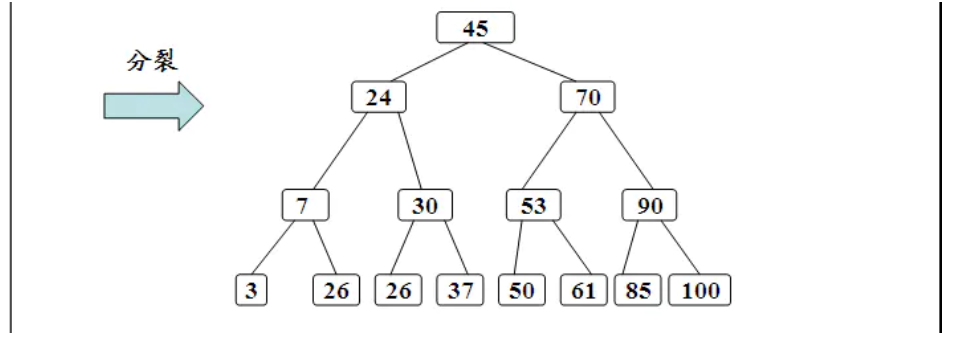

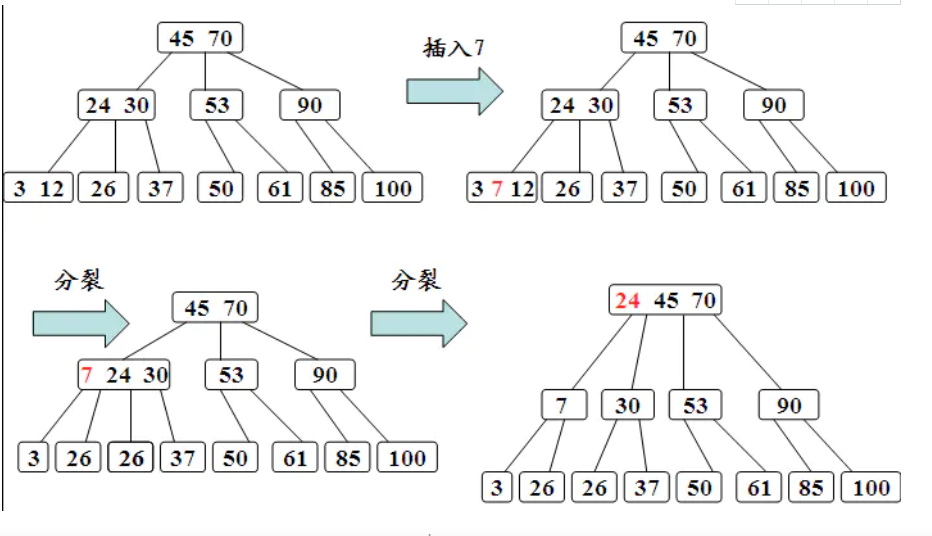

- 如果该结点的关键字个数已经到达了m-1个，那么根据B树的性质显然无法满足，需要将其进行分裂。分裂的规则是该结点分成两半，将中间的关键字进行提升，加入到父亲结点中，但是这又可能存在父亲结点也满员的情况，则不得不向上进行回溯，甚至是要对根结点进行分裂，那么整棵树都加了一层。

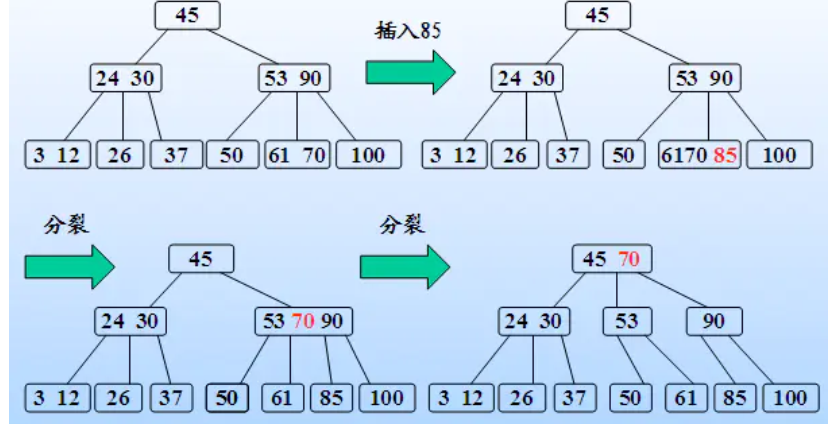

其过程如下：
删除

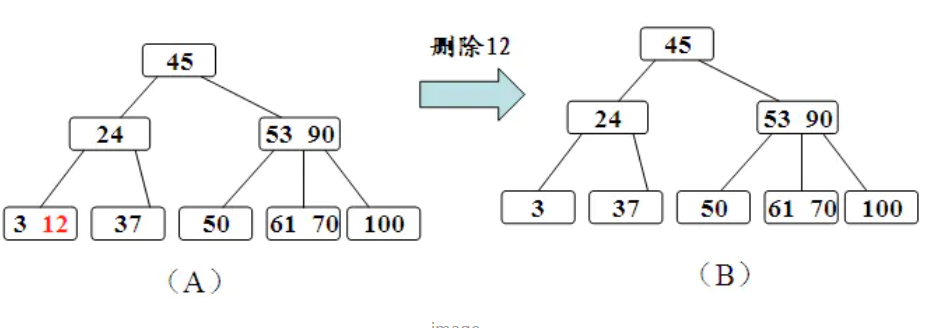

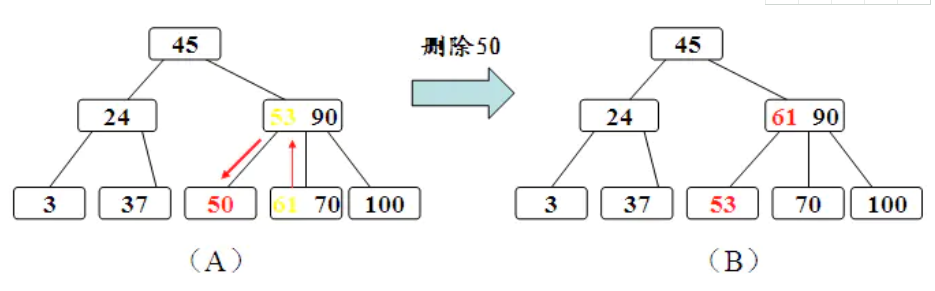

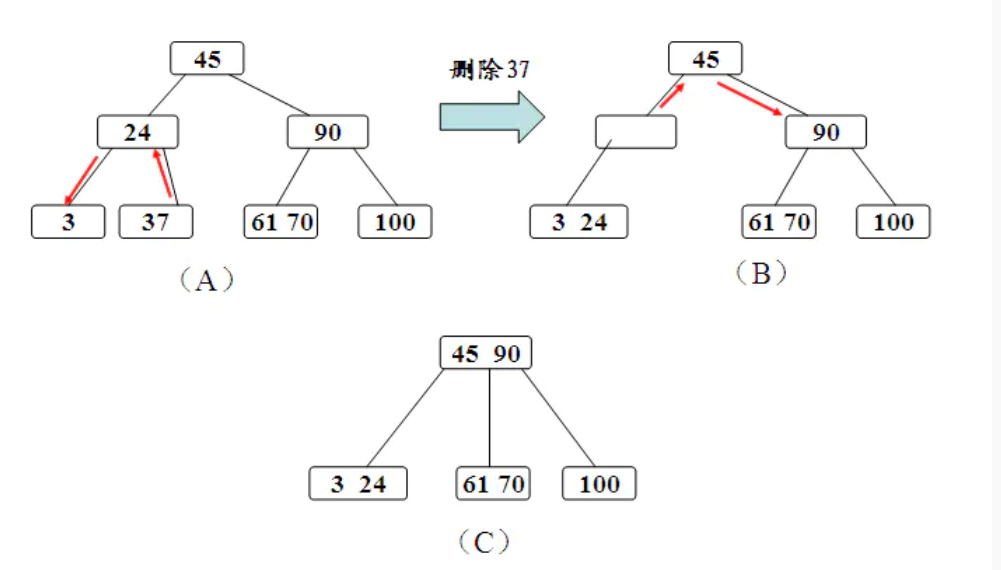

同样的，我们需要先通过搜索找到相应的值，存在则进行删除，需要考虑删除以后的情况，
B+树
B+树是B-树的变体，也是一种多路搜索树：
B+树特点：
1.其定义基本与B-树同，除了：

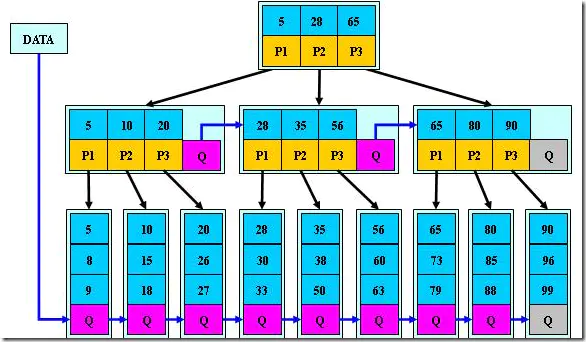

2.非叶子结点的子树指针与关键字个数相同； 3.非叶子结点的子树指针P[i]，指向关键字值属于[K[i], K[i+1])的子树（B-树是开区间）； 5.为所有叶子结点增加一个链指针； 6.所有关键字都在叶子结点出现；如：（M=3）

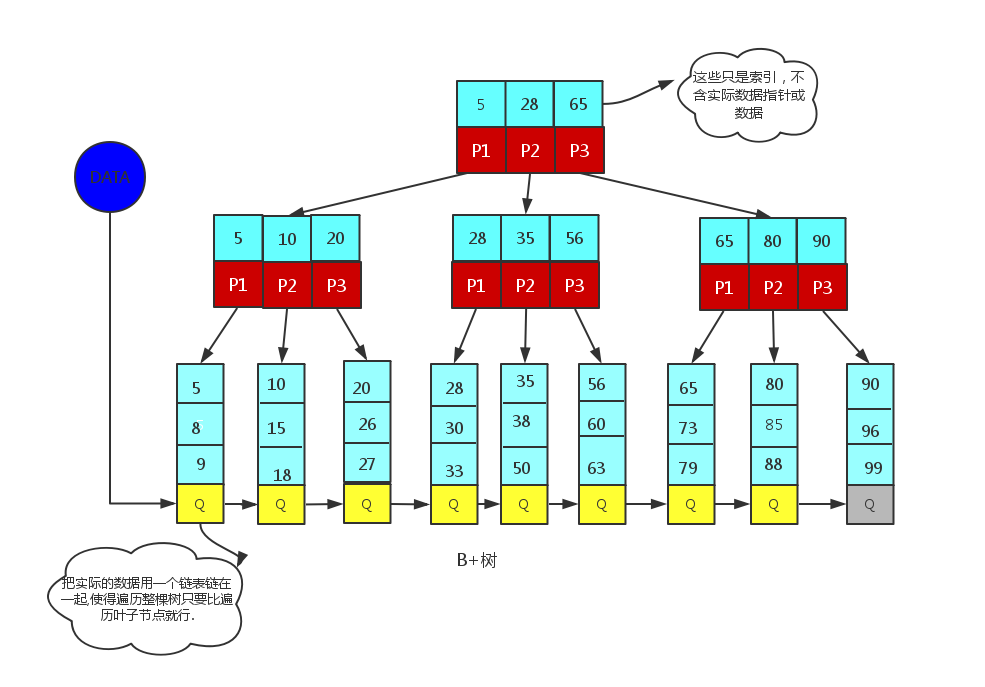

- 非叶子节点(比如5,28,65)只是一个key(索引),实际的数据存在叶子节点上(5,8,9)才是真正的数据或指向真实数据的指针.
- 每一个索引旁边会分配一个指针.指针指向下一节点的存储地址信息
- 只有叶子节点的索引元素存储data
- 根节点元素,MySQL运行时一般直接加载进内存.
B+树的搜索
B+的搜索与B-树也基本相同，区别是B+树只有达到叶子结点才命中（B-树可以在非叶子结点命中），其性能也等价于在关键字全集做一次二分查找；
应用
B和B+树主要用在文件系统以及数据库做索引.比如Mysql;
B+的特性：
1.所有关键字都出现在叶子结点的链表中（稠密索引），且链表中的关键字恰好是有序的；
2.不可能在非叶子结点命中； 3.非叶子结点相当于是叶子结点的索引（稀疏索引），叶子结点相当于是存储（关键字）数据的数据层； 4.更适合文件索引系统；B树和B+树的区别
这都是由于B+树和B具有这不同的存储结构所造成的区别，以一个m阶树为例。
- 关键字的数量不同；B+树中分支结点有m个关键字，其叶子结点也有m个，其关键字只是起到了一个索引的作用，但是B树虽然也有m个子结点，但是其只拥有m-1个关键字。
- 存储的位置不同；B+树中的数据都存储在叶子结点上，也就是其所有叶子结点的数据组合起来就是完整的数据，但是B树的数据存储在每一个结点中，并不仅仅存储在叶子结点上。
- 分支结点的构造不同；B+树的分支结点仅仅存储着关键字信息和儿子的指针（这里的指针指的是磁盘块的偏移量），也就是说内部结点仅仅包含着索引信息。
- 查询不同；B树在找到具体的数值以后，则结束，而B+树则需要通过索引找到叶子结点中的数据才结束，也就是说B+树的搜索过程中走了一条从根结点到叶子结点的路径。
B*树
是B+树的变体，在B+树的非根和非叶子结点再增加指向兄弟的指针；
B树定义了非叶子结点关键字个数至少为(2/3)M，即块的最低使用率为2/3（代替B+树的1/2）； B+树的分裂：当一个结点满时，分配一个新的结点，并将原结点中1/2的数据复制到新结点，最后在父结点中增加新结点的指针；B+树的分裂只影响原结点和父结点，而不会影响兄弟结点，所以它不需要指向兄弟的指针；
B*树的分裂：当一个结点满时，如果它的下一个兄弟结点未满，那么将一部分数据移到兄弟结点中，再在原结点插入关键字，最后修改父结点中兄弟结点的关键字（因为兄弟结点的关键字范围改变了）；如果兄弟也满了，则在原结点与兄弟结点之间增加新结点，并各复制1/3的数据到新结点，最后在父结点增加新结点的指针；
所以，B*树分配新结点的概率比B+树要低，空间使用率更高；
小结
- 二叉树，每个结点只存储一个关键字，等于则命中，小于走左结点，大于走右结点；
- B-树：多路搜索树，每个结点存储M/2到M个关键字，非叶子结点存储指向关键字范围的子结点； 所有关键字在整颗树中出现，且只出现一次，非叶子结点可以命中；
- B+树：在B-树基础上，为叶子结点增加链表指针，所有关键字都在叶子结点中出现，非叶子结点作为叶子结点的索引；B+树总是到叶子结点才命中；
- B*树：在B+树基础上，为非叶子结点也增加链表指针，将结点的最低利用率从1/2提高到2/3；
